Nabízíme Vám tímto novinku na našem trhu, těsnění prostupů pro technologické zařízení stavebními konstrukcemi systémem LINK-SEAL®. Aplikace tohoto systému jsou velmi široké a stále se nabízejí nové a nové. Těsnění lze použít pro zajištění prostupů různých potrubí, kabelů a pod. různými stěnami, utěsňovat různé technologické zařízení jako kotle, nádrže apod. Kromě vlastního těsnícího účinku umožňuje těsnění dilataci, vyrovnání úhlových odchylek, tlumí chvění a hluk, je chemicky, tepelně a požárně odolné atd.

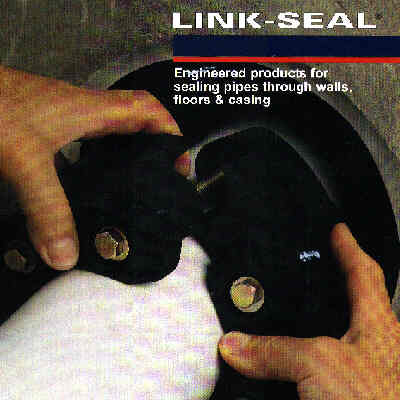

Vlastní těsnění se skládá z několika elementů SEAL, které se vyskládají po obvodě těsněného předmětu. Elementy se spojují šrouby a maticemi, které se z každé strany podloží podložkami. Utahováním šroubů se gumový element deformuje a zcela utěsnění prostor mezi těsněným předmětem a stěnou. Gumové elementy se vyrábí ve 12 velikostech a lze jimi bez problémů těsnit prostupy od DN 10 do DN 3000. Výpočet správného typu běžného prostupu je triviální a ve speciálních případech jsme Vám plně k dispozici.
Tabulka č. 1 - Provedení elementů:
| Model | Typ | Materiál elementu | Materiál podložek | Materiál šroubů | Teplota °C | Použítí |
| C | Standart | EPDM černý | kompozit | kompozit | -40až125 | voda,vzduch,kabely,el.izolace |
| S | Nerez | EPDM černý | kompozit | nerez | -40až125 | chemické procesy |
| O | Odolný oleji | NITRILE zelený | kompozit | zink. ocel | -40až100 | olej,benzín,tuky, a pod. |
| OS | Odolný oleji | NITRILE zelený | kompozit | nerez | -40až100 | chem.procesy,olej,benzín |
| T | Vys. a nízké teploty | SILICON šedý | zink.ocel | zink.ocel | -60až200 | extémní teploty |
| FD/FS | Ohni odolný | SILICON šedý | zink. ocel | zink. ocel | -60až200 | 3 hodiny odolný ohni |
| M | Neizolující | EPDM černý | ocel | zink. ocel | -40až125 | prostupný el. proudu |
| TC | Izolující teplo,elektř. | SILICON šedý | ocel | zink.ocel | -60až200 | ex. teploty,vše izolující |
Materiálové provedení vyhovuje nejrůznějším provozním podmínkám. Základní, běžně dodávaná provedení jsou uvedena v tabulce č.1. Vlastní provedení prostupu ve stavbě je jednoduché. Nejčastější je zabetonování chráničky přiměřeného průměru do stěny. Ocelové prostupové kusy můžeme dodat v provedení ocel tř. 11 nebo 17 (nerez). Dobře vyřezaný prostup v betonové stěně může být i bez chráničky.

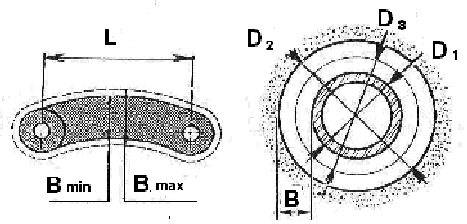

Příklad výpočtu těsnění LINK-SEAL®:
1) Zjistíme velikost mezery B=(D2-D1):2 a podle této hodnoty použitím tabulky č.2 určíme velikost těsnění LS a to tak, aby vypočtená hodnota B byla mezi hodnotami Bmin a Bmax.
2) Určíme střední průměr Ds=(D1+D2):2
3) Určíme počet elementů P=(Ds x pí):L a hodnotu zaokrouhlíme na celé číslo.
Tabulka č.2 - Velikosti elementů:
| Velikost elementu | Bmin(mm) | Bmax(mm) | L(mm) |
| LS-200 | 13 | 15 | 28,5 |
| LS-275 | 16 | 19 | 23 |
| LS-300 | 18 | 22 | 38,5 |
| LS-315 | 21 | 26 | 37,5 |
| LS-325 | 24 | 30 | 78,5 |
| LS-400 | 37 | 46 | 92 |
| LS-425 | 29 | 37 | 92 |
| LS-475 | 42 | 48 | 66,5 |
| LS-500 | 61 | 71 | 98 |
| LS-525 | 56 | 63 | 98 |
| LS-575 | 46 | 59 | 78,5 |
| LS-600 | 82 | 101 | 152 |
Při výběru těsnění přihlédneme k doporučenému rozsahu průměrů potrubí, které jsou uvedeny v tabulce č.3 v závislosti na velikosti jednotlivých elementů. V případě, že stávající prostup nevyhovuje svým rozměrem pro příliš malé potrubí, lze použít dvojité těsnění s mezichráničkou. Pro požární ochranu lze použít dvě těsnění za sebou. S těsněním LINK-SEAL® se řešení najde vždy.
Tabulka č.3 - Doporučený rozsah průměrů potrubí D1 pro jednotlivé velikosti elementů:
| Velikost | 10 | 18 | 20 | 26 | 38 | 62 | 65 | 69 | 73 | 78 | 95 | 125 | 170 | 250 | 380 | 500 | 650 | 780 | 1100 | 1200 | 1800 | 2200 | 3000 |
| LS-200 | xxx | xxx | xxx | xxx | xxx | xxx | xxx | xxx | xxx | xxx | |||||||||||||
| LS-275 | xxx | xxx | xxx | xxx | xxx | xxx | xxx | xxx | xxx | xxx | |||||||||||||
| LS-300 | xxx | xxx | xxx | xxx | xxx | xxx | xxx | xxx | xxx | ||||||||||||||
| LS-315 | xxx | xxx | xxx | xxx | xxx | xxx | xxx | xxx | xxx | xxx | xxx | ||||||||||||
| LS-325 | xxx | xxx | xxx | xxx | xxx | xxx | xxx | xxx | |||||||||||||||
| LS-400 | xxx | xxx | xxx | xxx | xxx | xxx | xxx | xxx | xxx | xxxx | xxxx | ||||||||||||
| LS-425 | xxx | xxx | xxx | xxx | xxx | xxx | xxx | xxx | |||||||||||||||
| LS-475 | xxx | xxx | xxx | xxx | xxx | xxx | xxx | xxx | xxx | xxx | xxx | xxx | |||||||||||
| LS-575 | xxx | xxx | xxx | xxx | xxx | xxx | xxx | xxx | xxx | xxx | xxx | xxxx | |||||||||||
| LS-525 | xxx | xxx | xxx | xxx | xxx | xxx | xxx | xxxx | xxxx | xxxx | |||||||||||||
| LS-500 | xxx | xxx | xxx | xxx | xxx | xxx | xxx | xxx | xxx | xxx | xxx | xxx | xxxx | xxxx | xxxx | xxxx | |||||||
| LS-600 | xxx | xxx | xxx | xxx | xxxx | xxxx | xxxx | xxxx | xxxx |
Těsnění lze použít prakticky všude. V nepřístupných prostorech je možno šrouby utahovat pouze z jedné strany. Těsnění lze za provozu stále kontrolovat, zda nedochází k úniku těsněného media. Je možno zajistit i signalizaci případné poruchy.Jsme připraveni kdykoliv Vám poskytnout další informace a vyřešit Váš problém s těsněním technologického zařízení ve stavebních projektech.
Montáž těsnění LINK-SEAL®.
1) sestavíme potřebný počet elementů SEAL šrouby a maticemi, které nepřitahujeme.
2) sestavené těsnění ovineme okolo potrubí a spojíme posledním šroubem.
3) těsnění zasuneme do mezery mezi stěnou a potrubí.
4) šrouby postupně několikrát dotahujeme až do úplného utěsnění.
Firma EKOPROGRES Hranice a.s. je výhradním dovozcem těsnění LINK-SEAL® pro ČR.
